Как подобрать стеклонаполненный полиамид под высокие нагрузки и не переплатить за лишние характеристики

Инженер выбирает материал для тяжелонагруженной детали. В спецификации указан стеклонаполненный полиамид. Но какой именно? Производитель предлагает 5 марок с разным процентом наполнения, стабилизаторами и разной ценой. И каждый уверяет, что его вариант – наиболее оптимальный.

Проблема в том, что стеклонаполненный полиамид – это не один материал, а целое семейство композитов. И их свойства меняются не линейно. Увеличение содержания стекловолокна с 30% до 50% дает прирост жесткости, но снижает ударную вязкость и усложняет переработку. А некоторые характеристики, которые активно рекламируют, в реальных условиях эксплуатации вообще не работают.

Поэтому нужно знать, на какие параметры действительно стоит обращать внимание при выборе стеклонаполненного полиамида для высоких нагрузок. И где можно не переплачивать за ненужные характеристики.

Что дает стекловолокно: реальные цифры

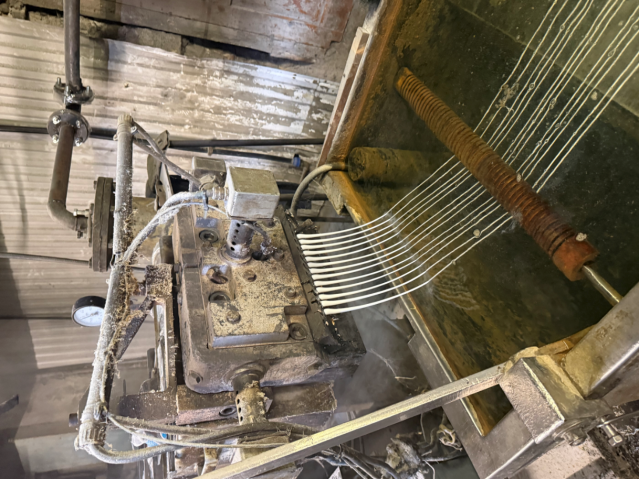

Стекловолокно в полиамидной матрице выполняет роль арматуры. Оно воспринимает механические нагрузки, ограничивает деформацию полимера и повышает его теплостойкость. На практике это выглядит так:

1. Модуль упругости у ненаполненного ПА6 – 2–3 ГПа. У ПА6 с 30% стекловолокна – 8–10 ГПа. Прирост в 3–4 раза.
2. Устойчивость к нагрузке на растяжение вырастает с 70–80 МПа до 140–160 МПа.
3. Теплостойкость под нагрузкой (HDT при 1,82 МПа) возрастает с 60–70°C до 200°C.
4. Ползучесть снижается в 5–10 раз. Деталь не «течет» при длительном воздействии нагрузки.

Эти цифры показывают, что стеклонаполненный полиамид может стать альтернативой металлу в узлах, работающих под нагрузкой. Поэтому из него изготавливаются шестерни, кронштейны, корпуса насосов, направляющие, элементы подвесок.

Но есть и обратная сторона. Стекловолокно снижает ударную вязкость. Материал становится более хрупким. И чем выше процент наполнения, тем это заметнее. Поэтому не всегда стоит гнаться за максимальным содержанием стекловолокна.

30% или 50% стекловолокна: когда больше – не значит лучше

На рынке представлены марки с содержанием стекловолокна от 10% до 50%. Самые распространенные – ПА6GF30 и ПА66GF30 (30% стекловолокна). Но некоторые производители предлагают 40% и 50% наполнения, позиционируют их как «сверхпрочные».

При переходе с 30% на 50% стекловолокна меняется следующее:

Параметр	ПА6 + 30% GF	ПА66 + 50% GF
Модуль упругости, ГПа	8–10	15–18
Прочность на растяжение, МПа	140–160	200–250
Ударная вязкость	средняя	низкая
Текучесть расплава	хорошая	плохая
Абразивный износ оснастки	умеренный	высокий
Цена за кг	базовый уровень	на 20–40% выше

Прирост жесткости и прочности есть. Но за это приходится платить снижением ударной вязкости и серьезным усложнением литья. Расплав с 50% стекловолокна течет хуже, требует более высокого давления и температуры. Оснастка изнашивается быстрее. И если деталь не работает в условиях запредельных статических нагрузок, то 20% прироста модуля упругости просто не нужны.

Производственный опыт показывает, что для 80% задач достаточно 30% стекловолокна. Это сбалансированный вариант по соотношению жесткости, вязкости, технологичности. 50% есть смысл рассматривать только для изготовления деталей, которые работают при температуре выше 100°C под постоянным воздействием высокой нагрузки, и не подвергаются ударным воздействиям.

ПА6 или ПА66: принципиальная разница

При выборе между полиамидом 6 и полиамидом 66 для стеклонаполненных марок у специалистов часто возникают проблемы. По бумагам ПА66 прочнее и более устойчив к термическому воздействию. Но для нагруженных деталей разница не всегда критична.

ПА6GF30:

• температура плавления – 220–225°C;
• рабочая температура – +100–120°C;
• выше показатель влагопоглощения;
• цена ниже.

ПА66GF30:

• температура плавления – 250–260°C;
• рабочая температура – +130–150°C;
• показатель влагопоглощения ниже;
• цена выше на 15–25%.

Для большинства машиностроительных деталей, работающих при температуре до 100°C, ПА6GF30 подходит с запасом. Если деталь устанавливается в подкапотном пространстве или рядом с нагревательными элементами, то стоит рассмотреть ПА66GF30. При этом купить полиамид 66 в армированной версии следует, если температурный режим этого требует, а не «на всякий случай».

То же самое касается марки ПА66-КС. Это стеклонаполненный полиамид 66 с улучшенными характеристиками. Его устойчивость к нагрузке на разрыв достигает 132 МПа, изгибающее напряжение – не менее 196 МПа. Это показательные цифры. Но если деталь не подвергается таким нагрузкам, то купить полиамид РА66 – значит переплатить за характеристики, которые не будут использованы.

Ползучесть: главный враг нагруженных деталей

Для деталей, которые работают под воздействием постоянной нагрузки, то ползучесть важнее, чем устойчивость к разрыву. Именно от ползучести зависит, сохранит кронштейн геометрию через год, ослабнет зажим, нарушится центровка или нет.

У ненаполненного ПА6 ползучесть высокая. При 15 МПа и 23°C деформация за 1000 часов составляет 1–2%. При 80°C – уже 4–6%. Стекловолокно существенно меняет ситуацию.

ПА6GF30 снижает ползучесть в 5–10 раз по сравнению с ненаполненным полиамидом. ПА66GF30 станет оптимальным вариантом при повышенной температуре. Это одно из важных преимуществ армированных марок.

Но здесь есть важный нюанс. Ползучесть зависит не только от процента наполнения, но и от качества стекловолокна (длины волокон, равномерности их распределения) и типа стабилизатора. Бюджетные марки с коротким волокном и без термостабилизации могут ползти значительно сильнее, чем качественный материал с теми же 30% наполнения.

Поэтому, если предприятие планирует купить стеклонаполненный полиамид для ответственных узлов, то стоит запрашивать у поставщика не только паспортные данные, но и результаты испытаний на ползучесть под воздействием определенной температуры и нагрузки.

Усталостная прочность: почему деталь ломается через 2 года

Ролики, рычаги, шестерни подвергаются циклическим нагрузкам. И здесь на первый план выходит усталостная прочность. Стеклонаполненный ПА66 отличается высокой усталостной выносливостью. Но не у всех марок устойчивость находится на одинаковом уровне.

Исследования показывают, что усталостная прочность армированных полиамидов зависит от ориентации волокон. Вдоль потока заполнения деталь выдерживает больше циклов, чем в поперечном направлении. Это анизотропия свойств – особенность, которую нужно учитывать при проектировании оснастки.

Кроме того, на усталостную прочность влияет влажность. Кондиционированный материал (с равновесной влажностью 2–3%) выдерживает больше циклов, чем сухой. Но если гидролиз уменьшает молекулярную массу, то усталостная прочность снижается.

Для деталей, которые подвергаются вибрации и циклическим нагрузкам, важна не только статическая прочность, но и усталостная выносливость. И в этом случае стеклонаполненный полиамид на основе ПА66 часто оказывается лучшим вариантом, чем на основе ПА6.

Износостойкость: когда стекловолокно мешает

Стекловолокно повышает жесткость и прочность. Но для узлов трения (втулки, подшипники скольжения) оно может быть проблемой. Волокна, выступающие на поверхности, работают как абразив и изнашивают контртело.

Поэтому для подшипников скольжения и втулок лучше использовать специальные антифрикционные марки, с добавлением графита, дисульфида молибдена или PTFE. Они снижают коэффициент трения и не усиливают абразивное воздействие на вал.

Если деталь работает не в паре трения, а как конструкционный элемент (кронштейн, корпус, рычаг), то абразивность стекловолокна не имеет значения. Более важную роль играет жесткость и стабильность размеров.

Также нужно знать о маркетинговой ловушке. Некоторые продавцы рекламируют стеклонаполненный полиамид как «износостойкий». И это актуально только для абразивного износа. Для узлов трения без смазки стеклонаполнение скорее вредит, чем приносит пользу. Если нужна износостойкость в паре трения, то лучше выбрать графитонаполненные или маслонаполненные марки.

Термостабилизация: за что действительно стоит заплатить

Полиамид чувствителен к термоокислению. При длительном воздействии температуры выше 80°C начинается деструкция. Молекулярная масса снижается, материал желтеет, становится хрупким.

Для защиты от деструкции добавляются следующие стабилизаторы:

1. Медный стабилизатор (CuI/KBr) – защищает от воздействия температуры до 120–140°C. Он эффективен, но стоит дорого.
2. Фенольный стабилизатор – защищает от воздействия температуры до 100°C. Стоит дешевле, но менее эффективен.
3. Гидролитический стабилизатор (карбодиимиды) защищает от гидролиза во влажной среде.

Если деталь работает при температуре выше 100°C, то обязательно нужна термическая стабилизация. Экономия на стабилизаторах приведет к тому, что через год-два деталь потеряет прочность. Если температура не превышает 80°C, то базовой стабилизации достаточно.

Поэтому для многих предприятий актуален вопрос, где купить полиамид ПА 66 с термостабилизацией на выгодных условиях.

На чем можно экономить без ущерба качеству

Есть характеристики, за которые переплачивать не стоит:

1. Максимальная температура плавления. Указывается в паспорте, но не имеет отношения к рабочей температуре. ПА6 плавится при 220°C, но под нагрузкой размягчается уже при 80–100°C.
2. Цвет и внешний вид гранул. Если только это не признак деградации (желтизна, потемнение). Цвет не влияет на свойства.
3. «Уникальные» добавки с непонятным составом. Без подтверждения механизма воздействия и эффективности — это маркетинг.
4. Избыточный процент стекловолокна. 50% нужно редко. В большинстве случаев достаточно 30%.

Но экономить нельзя на:

1. Стабильность марки – погрешность по количеству стекловолокна должен быть в пределах ±1,5%.
2. Термостабилизация. На этом параметре экономить нельзя, если деталь работает при температуре выше 100°C.
3. Качество упаковки – влага, попавшая в гранулы до переработки, запускает гидролиз.

Важную роль играет прослеживаемость партии, возможность получить расширенный сертификат и результаты входного контроля.

Как выбрать поставщика

При выборе поставщика стеклонаполненного полиамида стоит обращать внимание на 3 момента:

1. Наличие лабораторного контроля. Поставщик должен проводить входной контроль каждой партии: проверять процент стекловолокна (зольность), влажность, MFI.
2. Возможность пробной поставки. Перед закупкой большой партии стоит переработать 50–100 кг, проверить, как материал ведет себя на определенном оборудовании.
3. Техническая поддержка. Поставщик должен помогать настраивать режимы переработки, особенно при переходе на новую марку.

Если предприятие находится в столичном регионе, то лучше сотрудничать с компанией, которая держит запас на складе и может оперативно заменить партию в случае проблем.

Вывод

Стеклонаполненный полиамид может заменять металл в нагруженных узлах. Но его выбор требует системного подхода:

1. 30% стекловолокна – оптимальный выбор для большинства задач. 50% нужен только при экстремальных статических нагрузках, если температура выше 100°C.
2. ПА66 выбирают, если температура эксплуатации превышает 100°C. Для температуры до 100°C ПА6 дает ту же надежность при меньшей цене.
3. Ползучесть и усталостная прочность важнее, чем прочность на разрыв. Именно от этих параметров зависит устойчивость детали к нагрузке.
4. Термостабилизация обязательна при температуре выше 100°C. При более низких температурах базовой стабилизации достаточно.
5. Антифрикционные добавки (графит, PTFE) нужны для узлов трения. Для конструкционных элементов они не обязательны.

Не стоит переплачивать за характеристики, которые не будут использованы. Запрашивайте расширенные данные, проводите пробные испытания и выбирайте поставщика с лабораторным контролем. Также важно помнить, что самый дорогой полимер – тот, который разрушился через год, хотя должен был работать пять лет.
